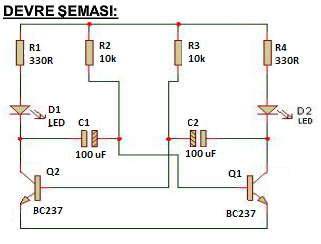

Flip-Flop Devresi Yapımı Devre Şeması & Baskı Devre

0

KULLANILAN MALZEMELER:

R1,R4 : 330 Ω direnç (2 adet)
R2,R3 :  10 K direnç (2 adet)
C1,C2 :100µf–16V  kondansatör (2 adet)
Q1,Q2: BC237 transistör(2 adet)

Genel olarak flip flop devrelerin çalışma prensibi şöyledir;

Transistörleri iletime sokacak bir gerilim olmadığından LED ler yanmaz. Kondansatörler normalde boştur. Beslemeyle birlikte kondansatörler çok akım çekmektedirler. İki kondansatörden biri diğerinden daha önce dolacaktır.Üzerinde bulunan gerilimlede bağlandığı transistörü iletime geçirecek. Baz akımından dolayı kondansatörü boşaltacaktır. Bunların ışık verme süreleri direnç ve kondansatörlere bağlıdır.
Daha sonra işte bu bittiğinde bu sefer diğer kondansatör transistör ve led üçlüsü bu olayı tekrarlar.
Ve Flip-Flop devresi tamamlanmış olur.
