3.1. Tanımı, İşlevi ve Yapısı

Genellikle nüve adı verilen dayanıklı yalıtkan üzerine izoleli iletken tellerin sarmal bir şekilde yan yana ve üst üste sarılmasıyla elde edilen devre elemanına bobin denir. L harfi ile gösterilir ve birimi Henry (H)’dir (Resim 3.1).

Bobinler, çeşitli ölçü ve görünümdeki parçalar üzerine sarılır. Bu parçalara mandren adı verilir. Yine bobinlerde ise mandren içerisinde sabit veya hareketli bir parça daha bulunur. Bobinin mandreni içerisinde bulunan parçaya ise nüve denir. Mandren ve nüve kullanılmadan yapılmış bobinler de mevcuttur. Bu tür bobinler hava nüveli bobinler olarak tanımlanır. Bobin telinin her bir sarımına spir denir.

Bobinler elektrik akımına direnç gösterir. Üzerinden geçen akım nedeniyle elektromanyetik bir alan ve akım ile gerilim arasında faz farkı oluşturulur. Bu özelliklerden dolayı bobinler kullanıldıkları devrelerde elektromanyetik etki ve faz farkı meydana getirir

Bobinler DC ve AC devrelerde kullanılabilir. DC gerilim ile çalışmada bobin üzerinden sabit bir manyetik alan meydana gelir. Bu durumda bobin direnç gibi davranır. Bobinin DC’deki direnci, sarımda kullanılan telin direnci kadardır.

Bobine AC gerilim uygulandığında ise üzerinden geçen akım değişimine bağlı olarak değişken bir manyetik alan oluşur. Bobinin alternatif akım değişimlerine karşı gösterdiği zorluğa endüktans ve alternatif akımda gösterdiği direnç değerine ise endüktif reaktans denir.

3.2. Çeşitleri

Sabit ve ayarlı olmak üzere iki tip bobin vardır.

3.2.1. Sabit Bobinler

Hava nüveli, ferit nüveli, demir nüveli, smd (yüzey montajlı) bobinler olmak üzere dört çeşit sabit bobin bulunmaktadır.

3.2.1.1. Hava Nüveli Bobinler

Nüve olarak hava kullanılır. Sembolü Resim 3.2’de verilmiştir. Yüksek frekanslı devrelerde, geneliklle AM-FM alıcı ve vericilerde, bant geçiren filtre devrelerinde, test cihazlarında kullanılır. Oldukça küçük endüktans değerine sahip üretilir (13 nH-132 nH). Omik dirençleri oldukça küçüktür (Resim 3.3).

3.2.1.2. Ferit Nüveli Bobinler

Ferit nüveli dolu ve hava oluklu olmasına göre ayrıca iki türü vardır. İçi dolu ferit nü- veli bobinler büyük, orta ve küçük ebatlı olarak üretilir. Toleransları % 15 ve DC’deki direnç değeri 0,007 Ω – 180 Ω arasında değişir. 20 mA ile 4 A arasında çalışacak şekilde üretilir. Anahtarlamalı mod güç kaynaklarında, SCR ve triyak kontrolerinde kullanılır. Endüktanları 1µH ile 150 mH arasında değişir. Küçük ebatlı ferit nüveli bobinlerin endüktans değeri renk kodu ile okunur. Diğerlerinde harf ve rakam kodlaması vardır. Daha çok düşük güç devrelerinde kullanılır.

İçi oyulmuş silindir şeklindeki ferit nüveli bobinler Resim 3.6’da gösterilmiştir. Güç kaynaklarında, bataryaları şarj etmede, filtre ve jeneratör devrelerinde kullanılır. 20 mA ile 27 A arasında çalışacak şekilde üretilir. Yüksek güçlü devrelerde kullanılabilir. Ferit nüve polyolefin maddesinden oluşmuştur.

Ferit Nüveli Bobin

Toroidal nüveli bobinler (Resim 3.7), anahtarlamalı tip güç kaynaklarında, radyo frekans devreleri gibi yüksek frekanslı devrelerinde kullanılır. Endüktansları 1µH ile 1H arasında değişebilir. DC dirençleri ortalama 0,074Ω’dur. 25W-100W güce sahiptir.

Toroidal nüveli bobin

3.2.1.3. Demir Nüveli Bobinler

Birer yüzeyleri yalıtılmış ince demir sacların art arda birbirlerine yapıştırılmasıyla elde edilen nüvedir ve bobin bu nüvenin üzerine sarılır. Düşük frekanslarda kullanılır. Bunlara örnek transformatörler verilebilir .

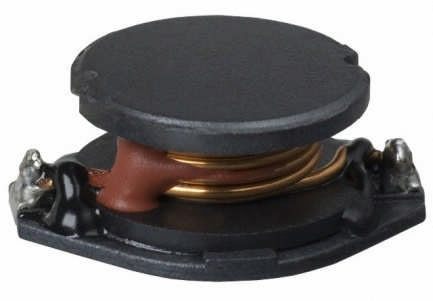

3.2.1.4. SMD Bobinler

Çok katmanlı elektronik devre kartlarına yüzey temaslı olarak monte edilmeye uygun yapıda üretilmiş bobinlerdir. Boyutları diğer bobinlere göre çok daha küçüktür. Sayısal sistemlerde sıkça kullanılır. Farklı kılıf modellerinde üretilir. Üzerine değeri rakam, harf veya renkler ile kodlanır.



3.2.2. Ayarlı Bobinler

Nüvenin mandren içindeki hareketi ile endüktif dirençleri değişebilen bobinlerdir. Nü- ve mandren içerisine girdikçe değer artar. Dışarıya çıktıkça değer azalır. Endüktans değeri bir tornavida yardımıyla nüvenin aşağıya yukarıya hareket ettirilmesi suretiyle değiştirilir. Alıcı ve verici devrelerinde kullanılan muayyen denilen malzemeler bu özelliktedir. Ayarlı bobinler endüktansları, yatay ve dikey ayarlanabilir şekilde, dış yüzeyi kılıflı veya kılıfsız olmak üzere ikiye ayrılır. Çoğunlukla dört pinli olmalarına rağmen beş pinli olanları da bulunmaktadır.
